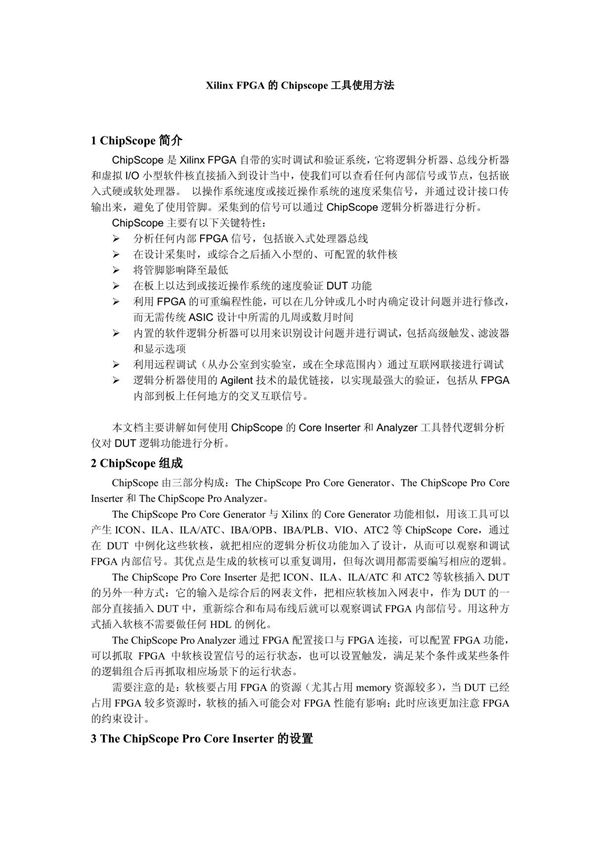

Xilinx FPGA的Chipscope工具使用方法 点击 Xilinx Designer Tools - Analyzer启动Chipscope启动后点击下面的按钮与电路板连接弹出下面的对话框单击ok进入到Chipscope主界面。 Chipscope的主界面主要包括工程窗口、信号窗口、触发条件设置串口、波形窗口。在主界面首先对波形窗口 waveform 的信号进行设置。 主要是对DataPort各个信号进行组合和命名使debug代码中输出的信号和观测数据接口对应起来。 右键单击信号选择Rename即可重命名 ...然后对Trigger Setup触发条件设置窗口内的信号进行触发条件设置。 找到Trigger Setup串口下面Match窗口里面的触发信号对触发条件Value进行设置触发条件包括
